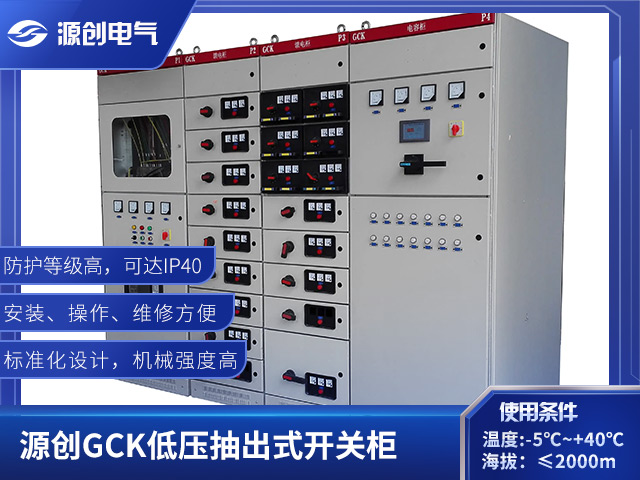

·柜體由薄鋼板沖壓成形，采用以20mm為模數的標準化設計，結構零件通用性強，機械強度高。

  ·柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

  ·按開關柜使用特征可分為受電柜、母線聯絡柜、饋電柜、電動機控制柜、電源切換柜、功率因數補償柜。柜體結構零件的表面保護層有鍍鋅或靜電粉末噴涂二種，色澤美觀質量可靠。

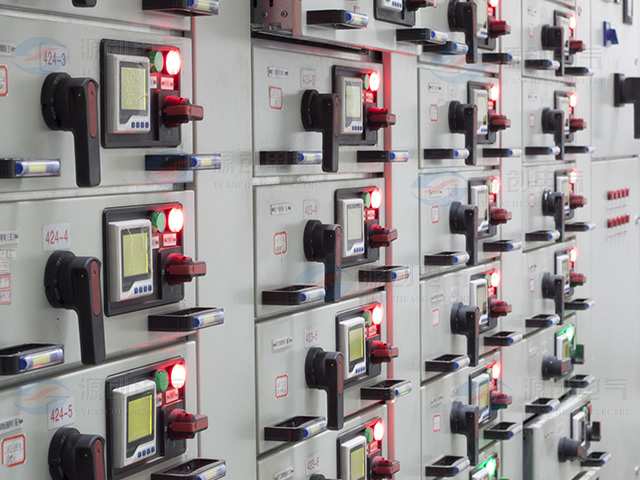

  ·機械聯鎖：MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可藉解鎖裝置在通電情況下開啟室門，檢視抽屜內部。

  ·受電開關、聯絡開關及MCC柜的抽屜都具有三個位置：接通位置、試驗位置及斷開位置。

  ·開關柜的頂部根據受電或聯絡需要可裝母線橋，母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。

柜體外形尺寸如下表所示：

單位( mm)

IEC439-1  低壓成套開關設備和控制設備

NEMAIC2-322低壓成套開關設備和控制設備

GB7251    低壓成套開關設備

ZBK36001  低壓抽出式成套開關設備

訂貨時用戶應提供：

  ·產品的全型號包括主電路方案號和輔助電路方案號；

  ·主電路系統平面布置圖；

  ·輔助電路電氣原理圖，如用戶未提要求，將按企業標準接線；

  ·開關柜內主要電氣元件的型號、規格及數量；

  ·開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

  ·其它要求。
