高壓籠型液體電阻起動柜安裝調試

發布時間：2021-08-25

瀏覽量：0

發布人：未知

分享到

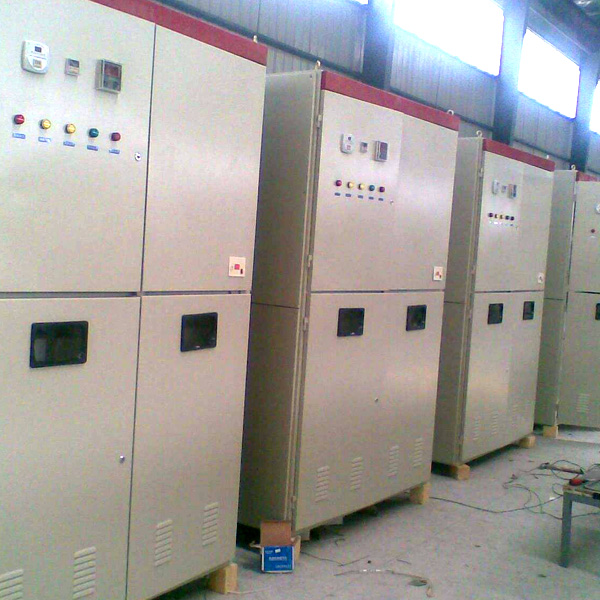

襄陽源創工業控制有限公司YLQ系列高壓籠型電機液體電阻起動柜適用于三相交流3KV、6KV、10KV大中型高壓鼠籠交流異步電動機或同步電動機的降壓軟起動。其原理是通過改變串接于定子回路中的液體電阻的阻值，使電機的起動電壓隨電機轉差率的減小而上升。起動電流維持在額定電流的三倍左右，從而實現電動機的軟起動。

高壓籠型液體電阻起動柜安裝調試使用

1、起動柜安裝完畢然后起動柜要與高壓柜和配套設備進行控制連鎖，起動柜伺服電機配置380V電源需要引至三相四線電源，高壓柜用電為200W電源線用4*2.5mm2的銅心電線引入端子排，控制連鎖線為1.5 mm2起動柜要和配套設備（如發閥門，油站等）連鎖后起動柜備妥信號還要和高壓開關柜連鎖，起動柜備妥后高壓柜才可投入起動。起動柜故障信號要送入高壓開關柜。起動柜故障信號有超程保護、超溫保護，當超過行程時間和液體超過75度時報警輸出，高壓柜停機。

2、連鎖線連接完畢合上空氣斷路器QF1，接通控制電源，先把控制面板的轉換開關調為實驗位置，起動綠色按鈕先看伺服電機正反方向綠色按鈕伺服電機帶動傳動機構極板下行為正轉，按下起動按鈕時極板下行真空接觸器吸合，當極板走到底端真空接觸器施放，極板復位。

3、接收到啟動信號后，液阻柜動極板向下運行，到達極板行程終點，向高壓柜發送合閘命令；

4、接收到高壓柜發送的合閘完畢信號后，延時3~5秒，釋放真空接觸器KM1、KM2，液阻切除，啟動完畢。動極板自動復位，等待下一次起動命令。
