首先我們要了解開關柜，然后了解他的型號以及分類，和高壓開關柜，低壓開關柜的區別在哪里，那么下面源創電氣就來為大家介紹一下這里的一些基本知識，也只有 了解了這里的相關知識才能夠進一步的吧開關柜的相關知識做好。了解透徹才是最為重要的吧。

源創電氣告訴大家，開關柜（switch cabinet）是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。


源創電氣告訴大家，開關柜型號
開關柜有高壓開關柜、低壓開關柜之分，目前市場高壓開關柜型號

源創電氣告訴大家，國產主流：
KYN28A-12型中置柜
XGN2-12型固定柜
XGN15-12型負荷開關柜(也稱環網柜)
XGN17-12型負荷開關柜(也稱環網柜)


外資品牌：
UniGear ZS1型中置柜 ABB
UniGear550型中置柜 ABB
PIX型中置柜 施耐德電氣
MVnex型中置柜 施耐德電氣
8BK20型手車柜 西門子


源創電氣告訴大家，低壓開關柜型號：

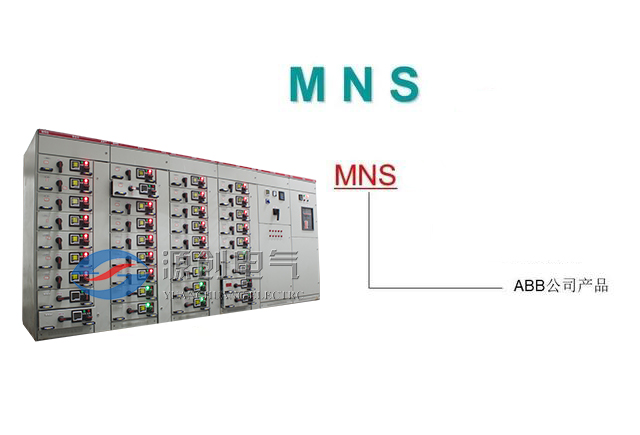

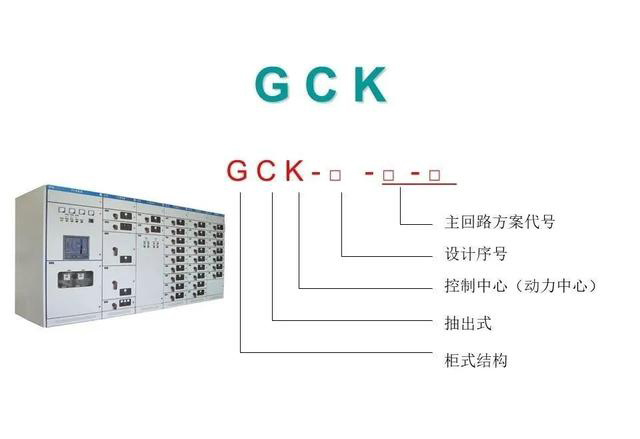

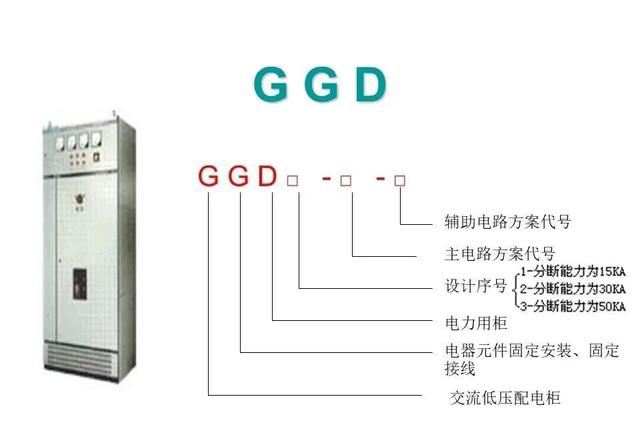

GGD、GCK、GCS、MNS最為常見。

在開關柜型號的選擇上，要根據現場實際項目情況及使用要求，還可請開關柜生產廠家大致方案設計，再確定采用哪一種型號。

源創電氣告訴大家，高低壓開關柜分類

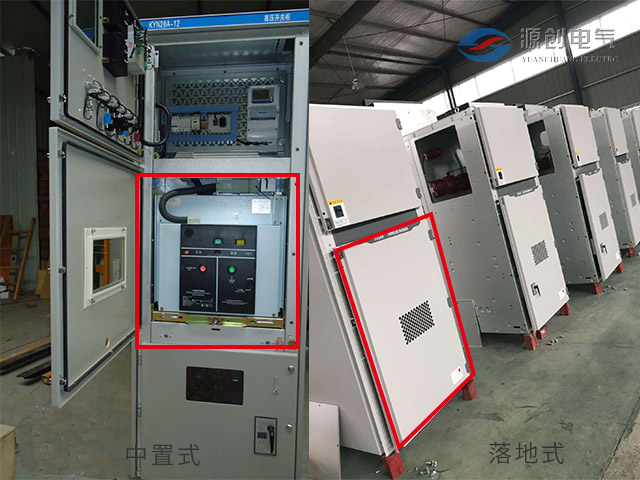

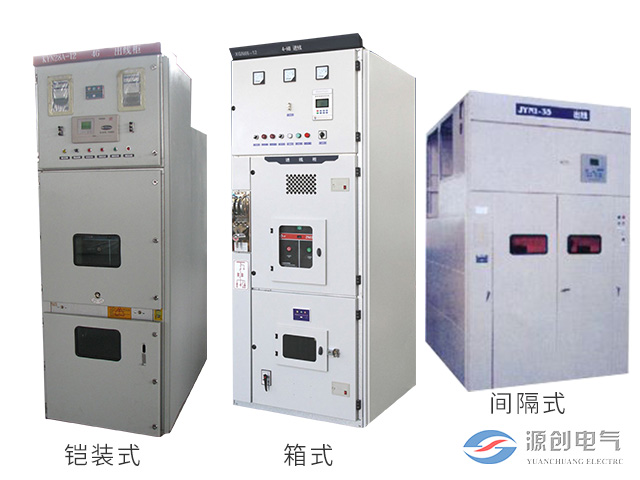

開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜；根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。

源創電氣告訴大家，按電壓等級分類
按照電壓等級分類通常將AC1000V及以下稱為低壓開關柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上稱為高壓開關柜（如GG-1A、XGN15、KYN48等），有時也將高壓柜中電壓為AC10KV的稱為中壓柜（如XGN15型10kV環網柜）。

源創電氣告訴大家，按電壓波形分類
分為：交流開關柜、直流開關柜。

源創電氣告訴大家，按內部結構分類
抽出式開關柜（如GCS、MNS等）、固定式開關柜（如GCK、GGD等）

源創電氣告訴大家，按用途分類
進線柜、出線柜、計量柜、補償柜（電容柜）、轉角柜、母線柜。
