高壓固態軟起柜是用于鼠籠型電機使用的專業柜子。現在源創電氣告訴你。

直起方式是備用方式，即在軟啟動柜出現元件損壞等不能復位的故障，所采用的起動方式。下面給出兩種起動方式的操作步驟，以供參考。



    軟起方式

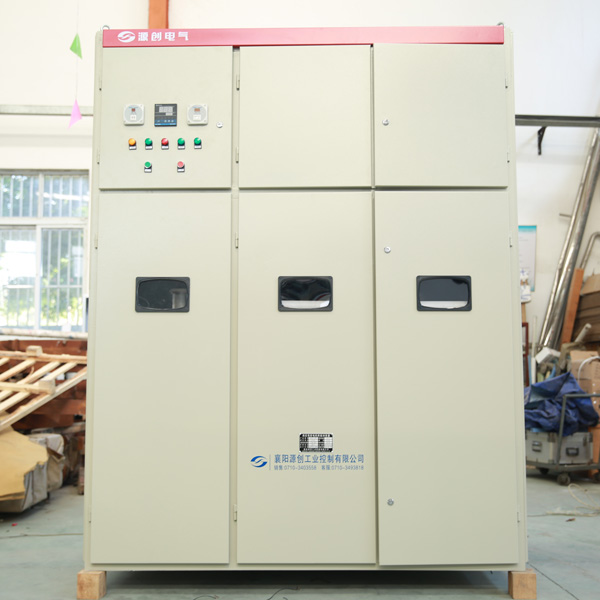

    將柜體面板上的“軟起/直起”旋鈕，旋至軟起位置；若要從高壓固態軟起動柜面板上的“起動”按鈕起動時，則需將“本柜/遠程”旋鈕，旋至本柜位置；若是不從本柜起動，則需將“本柜/遠程”旋鈕，旋至遠程位置。



    送上控制電源，查看柜體面板上的黃色“故障指示”燈狀態，若是亮著，則有故障，

    可通過點擊觸摸屏下面，最后一個“故障查詢（Query fault）”按鈕，進入故障查詢界面，查看故障信息，并通過點擊左上方“復位（Reset）”按鈕復位故障。若是外部輸入故障，則須找到外部故障點，消除外部故障后才能復位成功。再查看最后一個紅色“旁路合指示”燈狀態，若是亮著，則表示旁路接器KM1處于合位，可直接按紅色蘑菇頭“急停”按鈕，將其分開，然后復位故障即可。



    3、合上前端高壓開關柜的斷路器，送主回路高壓電源。電源送上后，查看高壓固態軟起動柜觸摸屏“Voltage”是否有電壓值，或者查看電壓數顯表與下柜門電磁鎖上的三個小燈是否點亮，若點亮即高壓電已送至本柜。

    4、查看柜體面板上的第一個綠色“備妥指示”燈狀態。若是亮著，則柜體無故障，可以正常起動。若是不亮，則檢查旁路接觸器KM1是否分開，高壓開關柜主電源是否送上。



    5、上述步驟準備完畢，則可正常起動，按下“起動”按鈕，電機即可完成起動。



    6、需要停機時，則直接按下停機按鈕即可，再分開高壓開關柜斷路器，斷開主回路高壓電源。



    直起方式



    將柜體面板上的“本柜/遠程”旋鈕，旋至本柜位置；將“軟起/直起”旋鈕，旋至直起位置；按下“直按起動”按鈕，合上旁路接觸器KM1。



    合上高壓開關柜斷路器，送主回路高壓電源，電機即可起動完成。



    需要停機時，直按分開高壓開關柜斷路器，斷路主回路高壓電源，再按按紅色蘑菇頭“急停”按鈕，分開旁路接觸器KM1。

　高壓固態軟啟動器簡稱晶閘管軟起動器，根據不同的應用情況設置初始轉矩，起動時間，停機時間和各種保護值等，平滑的起動特性和維護量小等特點使高壓固態軟啟動器具有傳統起動方法無法比擬的優越性，同時我們也要理性的承認其缺點，下面，西諾爾電氣就為您介紹10ＫＶ晶閘管式高壓固態軟啟動器的缺點和優點：

　　軟啟動器的缺點：

1、起動過程中高次諧波含量有點高；

2、抗干擾能力略差，由于控制部份是電子電路，抗干擾能力比原始的星三角略差一點，但現化軟起動器均采用計算機數字化控制，抗干擾能力可以滿足工業現場要求；

3、高壓領域產品價格較貴；

4、對于繞線式電機不起作用，到目前為止，繞線式電機最適用的還是水阻柜；

　　軟啟動器的優點：

1、體積小，結構緊湊，同等功率下，體積為其它軟啟動的50%左右，可以節約大量基建投資；

2、計算機數字控制，功能齊全，便于實現自動控制，遠程組網控制；

3、免維護，安全可靠，晶閘管不同于其它類型的產品需經常維護，連續運行數年也無需停機維護，更無爆炸引起高壓接地等危險；

4、能實現軟停車，可消除驟然停機對水泵或輸送帶機等設備的沖擊與損壞，保證設備安全運行，可提高電動機和相關機械設備的使用壽命；

5、安裝使用簡單；

6、具有良好的人機界頂，菜單豐富，顯示直觀；

7、無電流沖擊，對機械負載的轉矩沖擊小；

8、負載適應性強，調試方便，可根據負載變化來方便，自由地調整所有參數，從而使得各種負載達到最佳的起動效果；

9、壽命長，晶閘管無觸點的電子郵件，一般使用壽命可達十年以上；

10、起動重復性好，保護功能完善；

　　起動原理

　　在軟起動器中三相交流電源與被控電動機之間串有三相反并聯晶閘管及其電子控制電路，起動時，使晶閘管的導通角從0開始逐漸增大，電動機的端電壓便按照預先設置的控制方式從零電壓開始逐漸上升，直至達到電源電壓。

　　綜上，源創電氣給出了高壓固態軟啟動器的綜合評價：高壓固態軟啟動柜根據不同負載和不同供電電網容量，對電動機起動性能的要求也不一樣，對異步電動機起動性能的基本要求有，足夠大的起動轉矩倍數，起動時間，能符合生產技術要求，起動設備簡單，經濟，可靠等，高壓固態軟啟動器只適用于鼠籠型電機，拖動負載有：空壓機，水泵，輸送帶機，破碎機，風機等，生產廠家根據高壓固態軟啟動器的缺點和優點給您合理建議，如果您想節約空間，好維護，起動性能好，智能化程度高（以后可以根據現場情況進行升級），那么就選擇高壓固態軟啟動器柜
